第一部分 考试说明

一、考试性质 《数字电子技术》是我校电气信息类专业专升本入学必考的专业基础课之一。考核 的标准是掌握数字电子技术方面的基本理论、基本知识和基本技能，具备分析和解决实 际问题的能力。

二、考试形式与试卷结构

（一）答卷方式：闭卷，笔试

（二）答题时间：120分钟

（三）题型：填空题（20分）、选择题（20分） 化简题（14分）、分析题（20分） 设计题（26分）

（四）教材选用：

康华光《电子技术基础数字部分》第6版 高等教育出版社

第二部分 考试要点

1.数字逻辑概论（10％）

考核知识点: 数制之间转换、基本概念、公式、定理以及逻辑函数的表示法。

考核要求: 掌握逻辑函数的表示法。

２.逻辑代数（15％）

考核知识点: 逻辑函数的化简方法、具有约束的逻辑函数的化简

考核要求: 熟悉基本概念、公式、定理能熟练运用公式法或图形法进行化简，会利用约 束条件进行化简。

3.组合逻辑电路（25％）

考核知识点: 组合电路的分析与设计方法、编码器、译码器、比较器、全加器、多路选 择器、只读存储器

考核要求: 了解组合电路结构、功能上的特点及消除竞争冒险的方法，熟练掌握组合电 路的分析方法，并能根据要求设计组合逻辑电路。

4.触发器（10％）

考核知识点: 几种常见的触发器、触发器的逻辑功能分类及相互间的转换。

考核要求: 了解各种常见触发器的电路结构、工作原理，熟练掌握它们的特性方程，并 能熟练运用特性表、特性方程、状态转换图及时序图来描述各种触发器的逻辑功能，掌 握不同逻辑功能的触发器之间的转换方法。

5.时序逻辑电路（25％）

考核知识点: 时序电路的结构特点和逻辑功能特点、时序电路的分析和设计方法、用集 成计数器构成任意进制计数器。

考核要求: 熟悉时序逻辑电路在逻辑功能和电路结构方面的特点，熟悉时序电路逻辑功 能的描述方法。熟练掌握时序电路逻辑功能的一般分析方法。掌握用集成计数器构成任 意进制计数器的方法。

6.脉冲产生、整形电路（10％）

考核知识点: 多谐振荡器 施密特触发器 单稳态触发器 555定时器

考核要求: 了解555内部结构，熟悉其功能表及外部特性，并会用555构成施密特触发器、多谐振荡器和单稳态触发器。熟悉多谐振荡器的结构、工作原理，会估算输出脉冲的周 期、频率。熟悉单稳触发器的结构、工作原理，会估算输出脉冲的宽度。熟悉施密特触 发器的回差特性。会估算上、下限触发电平回差电压数值。

7.数模、模数转换电路（5％）

考核知识点: D/A转换器、A/D转换器

考核要求: 了解几种典型转换电路的基本工作原理，输入量和输出量之间的定量关系、 主要特点，以及转换精度和转换速度的概念与表示方法。

第三部分 题型举例

一、填空题（每空2分，共20分）

1、若各门电路的输入均为 A 和 B，且 A=0，B=1；则或非门的输出为 。

······

二、选择题（每小题2分，共20分）

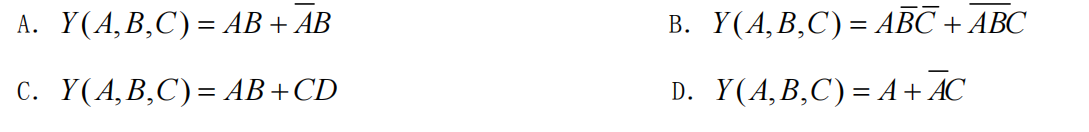

1、下面的函数表达式中，（ ）是最简与或表达式。

······

三、化简题（共14分）

1、（6分）用代数法将逻辑表达式化简为最简的与-或表 达式，请写出化简步骤。

2、······

四、综合分析题（共20分）

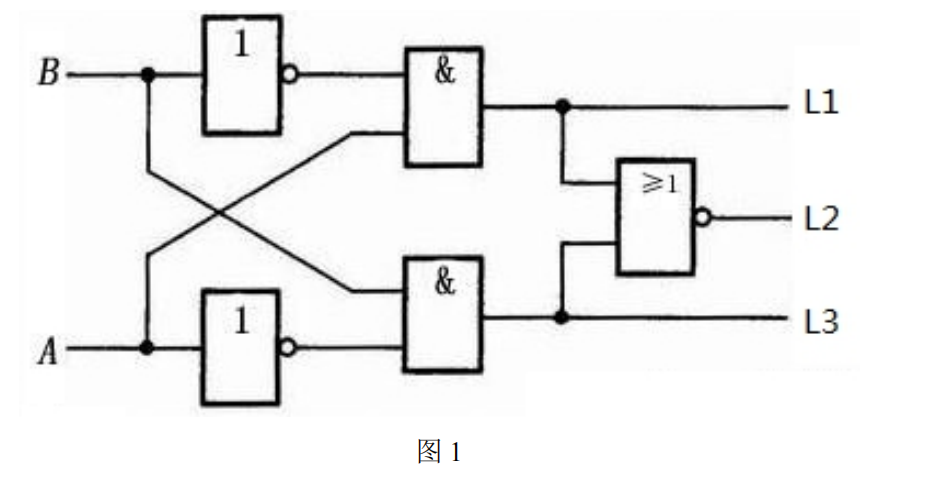

1、（8分）试分析图1所示电路的逻辑功能。（要求：写出表达式，列出真值表）

2、······

五、设计题（共26分）

1、（18分）试设计一个三人表决电路，结果按“少数服从多数”的原则决定。分别采用如下两种方案进 行设计：

①仅用二输入与非门实现；

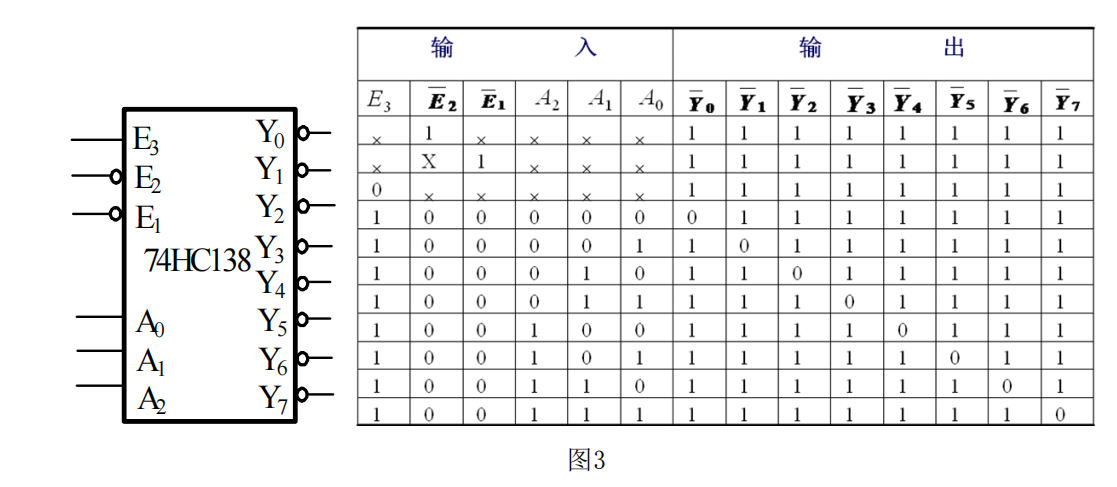

②用译码器74138（如图3）和与非门实现。

2、······
