《机械制图》专升本考试大纲

一、课程基本信息

机械制图是机械专业的专业基础能力必修课程。机械制图是机械设计制造 的技术语言，是一门既有国家标准又有行业规范，既有系统理论又有较强实践 性的专业基础课。课程包括画法几何的基础知识、工程制图标准、机械零件 图、机械装配图表达等内容。通过本课程的学习，使学生具有初步绘制机械零 件图和识读机械图样的能力，学习运用三视图、组合体投影规律、标准件与常 用件的规定画法和标注方法等绘制机械产品，为后续专业学习提供交流工具和 学习基础。

二、课程考试目的

通过本课程的考试，主要检验学生以下基本知识与能力的掌握程度：

1、掌握国家制图标准的概念，掌握工程制图的国家标准，掌握画法几何的 点、线、面投影基础知识，掌握工程图三视图表达方法要点，掌握机械零件图 的绘制要点，掌握机械装配图的绘制要点。

2、能够准确地识读和绘制机械零件、机构等工程图样；并具备初步的机械 零件设计能力。

三、考试内容与要求

第一章 机械制图国家标准

考核要点：

1、图框、图线、字体、比例、尺寸标注规范；

2、标题栏及其表达；

3、第一角正投影规范。

第二章 基本体投影

考核要点：

1、点、线、面的平等正投影规则；

2、正棱柱、正棱锥、圆柱、圆锥、球的三面投影；

3、点与线的投影关系，两线投影关系，点线在面上的投影关系。

第三章 组合体表达

考核要点：

1、读三视图，补齐第三面视图，改正视图中的错误或漏线；

2、三视图尺寸标注；

3、由轴测图绘制工程图；

4、改变三视图的表达，改用剖视图表达。

第四章 零件图

考核要点：

1、螺纹及螺纹配合的表达；

2、齿轮的表达；

3、轴承的规定画法；

4、识读典型零件，回答绘图问题。

第五章 装配图

考核要点：

1、读常见的机械装配图，拆给零件图；

2、读一般难度的装配图，回答工程图绘制知识问题。

四、考试方式与时间

考试方式：笔试，闭卷

考试时长：2 小时

五、考试题型结构及分值分布

考试试卷总分 100 分。

考试题型分为 5 大类：

1、判断题（16 分）；2、 单项选择题（16 分）； 3、 填空题（18 分）；4、作图题（32 分）； 5、读 图题（18 分）

六、教材与参考书目

教材：《机械制图》，余晓琴、杨晓红等主编，机械工业出版社，2017.12

参考书目： 1、《画法几何及机械制图》 杨裕根主编，北京邮电大学出版社，2016.6 2、《机械制图》，仝基斌 晏群主编，机械工业出版社，2008.11

附录：题型举例

一、判断题：正确的在括号内打“√”，错误的打“✕”。（本题共 8 小题，每小题 2 分， 共 16 分）

1. 同一个零件，在一张图样的各个视图中，其剖面线的方向和间隔可以不一致。 （ ）

二、单项选择题：将答案填入括号内。（本题共 8 小题，每小题 2 分，共 16 分）

1．圆柱直齿轮的分度圆和齿顶圆分别用什么线型绘制在工程图样中？（ ）

A、粗实线；细实线 B、细实线；粗实线 C、虚线、细实线 D、点画线、粗实线

三、填空题：将答案填入横线处。（本题共 9 空，每空 2 分，共 18 分）

1. 尺寸标注中的符号：R 表示 ，Ф表示 。

四、作图题：直接在试题相应位置作图，作图请保留作图痕迹，否则扣相应分。（本题共 4 小题，每小题 8 分，共 32 分）

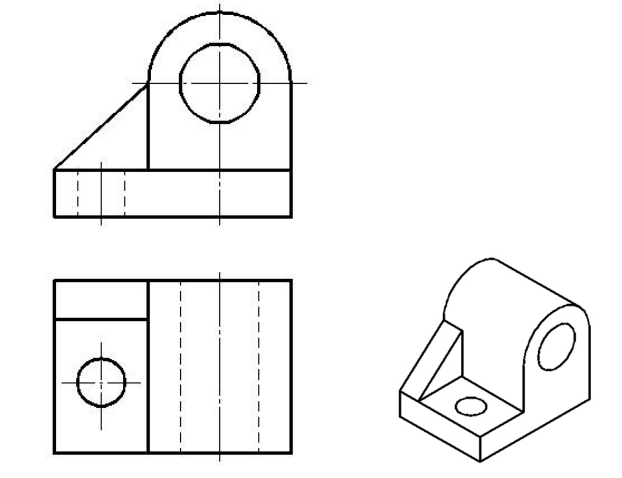

1．已知物体二个视图及立体图，补画第三视图。

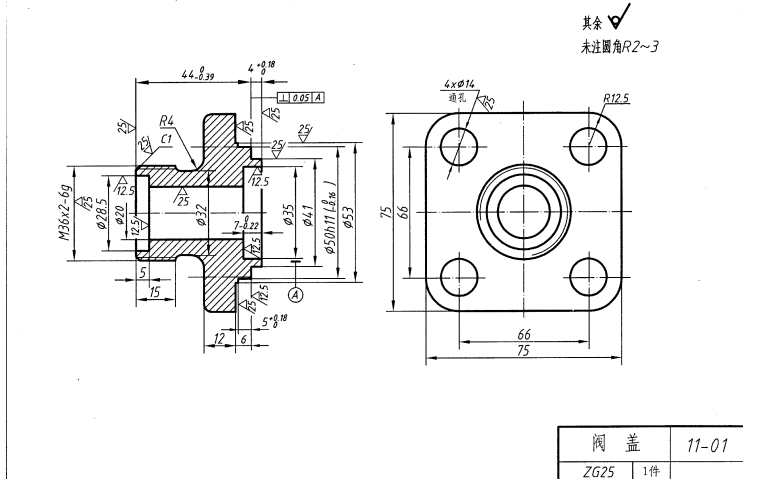

五、读图题：将答案填入横线处。（本题共 9 空，每空 2 分，共 18 分） 看懂阀盖零件图，回答下列问题：

（1）零件上 4 个通孔的直径是： 。

（2）零件左边的外螺纹标注的内容为： 。

（3）零件左边的外螺纹是粗牙螺纹还是细牙螺纹： 。

（4）有公差要求的尺寸有： 个。

（5）未注圆角的尺寸是： 。

（6）阀盖的径向尺寸基准是： 。

（7）右端面的表面粗糙度代号中的 Ra 值是： 。

（8）Ф50h11尺寸的上偏差是： 。

（9）Ф50h11尺寸的下偏差是： 。
